viernes, 3 de diciembre de 2010

Sustentabilidad y certificaciones en la Argentina, un país de recursos escasos



Palabras clave:sustentabilidad, certificaciones, inmotica, automatismos, adaptación nacional,inclusion social vivienda, accesibilidad vivienda, clase media



Se ha puesto de moda en nuestro país hablar de lo sustentable, y parece que el tema irá creciendo.La “onda verde” cada vez más es vista como una oportunidad de negocio y esto hace que aparezcan políticos y empresarios buscando quedar bien con electores o compradores inmobiliarios.Hace ya largos años que muchos arquitectos, ingenieros y ambientalistas están bregando para alertar a la comunidad para que cuidemos los recursos. Asociaciones como ASADES, o los institutos de impacto ambiental de las Facultades de Arquitectura de Bs As, La Plata, Córdoba o Salta o el Conicet vienen haciendo trabajos serios para incorporar herramientas que introduzcan buenas prácticas en la construcción y remodelación de viviendas.
Pero hace unos años empezó a llegar al país la “onda de certificar”, grupos constructores privados han formado organismos para promoverla; es el día de hoy que asistimos a una proliferación de notas periodísticas sobre certificaciones LEEDS, BREEAM, etc.
*¿Son válidos y legítimos estos intentos de incorporar herramientas que unifiquen los criterios evaluativos de las construcciones realizadas?
*¿Podemos extrapolar conceptos aplicados en países altamente desarrollados como lo son EE.UU. o Gran Bretaña (origen de esos sistemas) al nuestro?
*¿Cómo hacer para que las acciones para lograr un hábitat sustentable no sean sólo una etiqueta “de mucho ruido y pocas nueces” o una acción parcial en alguno de los diferentes planes de viviendas sociales?


6.-Creemos que es necesario
  • Alcanzar rápidamente un sistema nacional de certificación sustentable antes que la certificación LEEDS se imponga como sello comercial carente de contenidos,
  • Incorporar en los parámetros de certificación de las viviendas particulares la accesibilidad económica a la misma, entregando un puntaje cuando es el vendedor particular el que brinda un precio inferior a la media o un sistema de financiación especial y directo y vía instituciones bancarias privadas,Buscar para ello un pronunciamiento de ASADES; CONICET e INTI que promuevan la realización del mismo y marquen las deficiencias de importar los sistemas extranjeros, y apoyo de los distintos ámbitos gubernamentales vinculados y afines,
  •  Incorporar créditos extras cuando una nueva vivienda incorpora mejoras en los servicios y el ambiente de la comunidad en la cual se insertará (pe, un barrio privado o condominio negocia con las prestadoras la prestación del servicio de telefonía y banda ancha para si pero con la condición de incluir estas ventajas en las viviendas circundantes; o se construye una planta de tratamientos de efluentes para si pero la amplía para el barrio, etc.)
  • h)dar certificaciones provisorías por períodos cortos hasta pasados los 12 años de la utilización del 70% de la vivienda,
  • Hacer obligatorio para la renovación de la certificación la presentación de los resultados de la gestión de los recursos energéticos, agua y el mantenimiento general del edificio y que los mismos se encuentren en el nivel proyectado, en caso contrario deberán realizarse las acciones correctivas necesarias,
  • Valorar por medios de créditos la implementación de soluciones automáticas que sean amigables con los usuarios y los proyectos que contemplen en las entregas períodos y acciones de puesta en marcha.
  • Promover su necesidad en los distintos medios masivos de comunicación y por las diversas redes sociales (facebook, blogs, etc),
  •  Que las obras públicas o de organismos vinculados a los distintos niveles de gobierno construyan bajo este nuevo sistema (pe, que una sucursal del Banco de la Ciudad de Bs. As se construya bajo este método y no bajo la norma LEEDS como hoy está ocurriendo)

Creemos también que estos objetivos deben ser más resultado del convencimiento de inversores y consumidores mas que una obligación administrativa, ya que ésta situación favorecería la aparición de nuevas oportunidades de maniobras de corrupción.

Esta es nuestra respuesta a aquellos interrogantes como una manera de encontrar un camino que nos posibilite hacer algo mejor, a nosotros o a uno, y sólo uno más, que nosotros. ya que “una gota con ser poco con otra se hace aguacero”.

¿Qué estamos haciendo por ésto? Visita la nota donde lo contamos y lee al pie los comentarios recibidos después de publicarla.Especialmente la de los Arq Schiller y Czajkowski y del Dr Pablo del Valle


¿Cómo llegamos a plantearnos todo ésto? Teniendo en cuenta estos aportes

1.- ¿Qué se entiende por sustentable en arquitectura?
La definición de sustentable más simple la hemos escuchado en boca de la Arq. S. Schiller:”es algo durable y que no daña el medio ambiente en el que se inserta”
Veamos otras:
“… sustentable es un proceso (no un estado) que hace referencia a una forma de desarrollo en la que se busca el bienestar humano sin dañar el equilibrio del medio ambiente y sus recursos naturales”
“En un modelo de desarrollo sustentable las actividades humanas impactan el ambiente y emplean los recursos naturales de manera tal que no se sobrepase la capacidad de la naturaleza de absorber los desperdicios y contaminantes que se emiten y regenerarse a si misma” (1)
Una construcción sustentable es aquella que “es capaz de satisfacer las necesidades presentes sin poner en riesgo la satisfacción de las necesidades de las generaciones futuras.”

“Sus características son:
-conservación y eficiencia en el uso de la energía,
-cuidado de la calidad del aire interior,
-uso optimizado de recursos y materiales” (2)
“Un edificio es sostenible en la medida que es capaz de incorporar nuevos hábitos de vida de las personas y puede generar una mayor demanda sobre edificios de la misma clase” (3)
Tomando en cuenta éstas definiciones hemos elaborado esta unificación conceptual:
Sustentable es algo durable que satisfaciendo el presente no perjudica el hábitat futuro incorporando los avances tecnológicos de manera que se preserve la calidad de la vida al no sobrepasar la capacidad de la naturaleza de absorber y regenerarse. Esa construcción debe ser capaz de incorporar habitos nuevos y aumentar la demanda de edificios de igual clase.
Es un hecho que en nuestras sociedades tiene más preponderancia la visión antropocéntrica de la relación con la naturaleza, en donde el desarrollo está dirigido a alcanzar avances tecnológicos y económicos, aún cuando las visiones biocéntricas estén ganando terreno.

En este segundo modo de identificar los elementos de la línea básica se “evita deliberadamente la utilización de los anteriores factores,… ya que se considera que la utilización de aquel enfoque ha llevado generalmente a un tratamiento fragmentario de los complejos temas vinculados con la interacción entre naturaleza y cultura” (4)

2.-Tipos de sustentabilidad
“Creo que la sustentabilidad es el último fetiche comercial que se ha lanzado al mundo de la arquitectura, porque la arquitectura de calidad siempre ha sido sustentable. Es simplemente utilizar el sentido común. Es una manera de ponerle un nombre al problema, enmascarar la incapacidad para controlarlo. Como discurso es irrelevante porque el tema está en la propia base de la arquitectura. A mí sólo me interesa la arquitectura muy buena, y esa es siempre sustentable porque está hecha por gente inteligente. Debería ser un problema de la Justicia, cuando se hace un edificio manifiestamente insustentable porque está mal planteado, porque la estructura es cara, porque los cerramientos son incompetentes para la situación climática.” Dijo Helio Piñon.“Y creo que la dimensión formal de los proyectos sólo la puede dar el arquitecto, con el asesoramiento de urbanistas, economistas, geógrafos. Tomo una frase de Mies: "La forma no es el objetivo de la arquitectura pero es su inevitable resultado". La arquitectura se hace para ser habitada” (5)
En esta línea se encuentran las opiniones de la Arq. Sanz :
“la dependencia de artefactos u otros sistemas (iluminación, ventilación, humidificadores, radiadores) debe reconocerse como un indicador de falta de sustentabilidad y el no aprovechamiento de las características climatológicas de la zona.”(3)
Sin negar que construir bien es hacerlo de manera sustentable, manifestándose este hacer en el uso de medios pasivos para la integración con el medio y los individuos es demasiado lateralizada la posición si se renuncia al aprovechamiento de los avances tecnológicos para mejorar este actuar.
Veamos por caso que si nos proponemos recuperar las “aguas grises” o el agua de lluvia para otros destinos necesitaremos de acciones automáticas para concretar nuestros objetivos.
Es en las construcciones nuevas en donde se pueden y deben aplicar los métodos de sustentabilidad pasiva y en la remodelación o saneamiento de construcciones existentes es más oportuno y económico la utilización de acciones automáticas.
En una publicación anterior
http://automatismo-viviendas-ar.blogspot.com/2010/09/sustentabilidad-activa.html hemos desarrollado el tema.
3.-¿Cuáles son los sistemas de certificación más conocidos en el mundo?
Sus principales características, conceptos y prácticas.

Los dos sistemas más difundidos son el LEEDS originado en EE.UU. el BREEAM de Gran Bretaña, sin embargo hay una gran variedad de sistemas en los distintos países de Europa, en Japón, en Australia y en Canadá que tomando como base alguno de aquellos lo han adaptado a su realidad.
Complejo educativo Gran Bretaña

Marco conceptual
La primera aclaración de importancia es “diferenciar los conceptos de herramientas de métodos de evaluación
para no caer en la confusión de usarlos como sinónimos.”
“herramienta de evaluación es aquella que permite estimar algunos valores de forma predictiva para establecer los parámetros dentro de los cuales deben encontrarse los datos recogidos” … en este caso de un edificio Nos encontramos “con distintas herramientas que le servirán al diseñador para vincular las decisiones de diseño con el impacto ambiental que provocaran dichas elecciones” “Los métodos de evaluación consisten en una técnica que reúne una serie de pasos en vistas a un objetivo, en este caso la sustentabilidad”(3)
Los sistemas de certificación son métodos de evaluación que utilizando distintas herramientas nos deben permitir proyectar, concretar y mantener una construcción sustentable.
Toda construcción es la realización de un proyecto y como tal tiene un conjunto de encadenamientos que condicionan, para bien o para mal, los resultados.
Depende de los objetivos y las valoraciones reales, salvo que nos encontremos ante situaciones negligentes, el lugar al cual arribará el proyecto
Modo de funcionamiento
Los dos sistemas mencionados funcionan dividiendo las clasificaciones según
a) los tipos de construcción según sean edificios nuevos o modificados, privados o públicos
b) la etapa de construcción: proyecto, demolición, obra y uso.
Sistema LEEDS GBC-Argentina

En el grafico se observa el peso que tiene cada una de las áreas de trabajo en las cuales se divide la obra con su peso ponderado. Préstese atención que
el manejo del agua tiene un peso tres veces menor a las acciones para mejorar la calidad de los ambientes interiores.
A cada momento le dan según alcancen ciertos parámetros determinada cantidad de créditos.
Análisis
Citemos dos aplicaciones para acercarnos al análisis:
“Canadá tuvo que dividir los sistemas entre los edificios de menos de y los de más porque analizó que para los más pequeños la búsqueda de la certificación con el sistema LEEDS, hacia antieconómico el proyecto” (3).
El manejo y aprovechamiento del agua tiene peso valorativo del 8%, cuando para nuestra realidad es un factor muy importante.
Para más que ahondar en los pormenores de cada sistema y sus falencias muy bien detalladas en los artículos mencionados que invitamos a leer en la sección documentos.

Vista aerea oficinas


Ahora nos parece oportuno reflexionar sobre imágenes de edificios que en nuestro país están en proceso de certificación y de una empresa que en nuestro país es miembro de GBC, otro en Chile y dos ejemplos de Gran Bretaña.
Sólo mirando las fotos nos llamó la atención:
1)negativamente:que el complejo educativo tenga sus ventanas expuestas directamente al sol,
2)positivamente:que el complejo de oficinas nuevo no supera las alturas de su entorno y ya plantea espacios abiertos entre cada edificio.

Oficinas en Bristol

Vayamos ahora a la foto de la Argentina con el edificio de oficinas en el puerto:No podemos considerar que construcciones de esta naturaleza ubicadas en los lugares que se ve en las fotos o recreaciones sean sustentables.No dudamos en que no fraguan una certificación sino que es el diseño del sistema el que les permite alcanzar ese objetivo.

Vista desde el puerto hacia la ciudad

Vista desde el puerto al río

Puerto Madero, Argentina

Hablar de edificios sustentables porque tienen distintos recursos para ahorrar o administrar mejor la energía usada, pero que su sola presencia impacta negativamente en el ambiente circundante, no basta.
Más allá de la acumulación de créditos por las acciones positivas también que deben otorgarse deméritos por los impactos negativos y la sola existencia de ciertas situaciones deben ser descalificantes de manera absoluta del proceso constructivo.
Las dos primeras vistas son tomas realizadas durante un paseo por el puerto (cuando el artículo no estaba ni pensado)y resultan bien demostrativas de cómo el edificio impacta tanto como muro que frena los vientos este-oeste aumentando el efecto de isla de calor, y por otra parte el impacto visual en la costa de la ciudad.

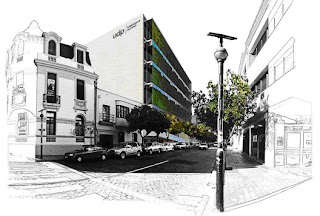

Oficinas en Chile

Los sistemas foráneos entre otras cosas no consideran:
a)“la necesidad de regionalizar las imágenes constructivas,
b)la vida útil de los elementos constructivos (difícilmente evaluable con el empleo de herramientas basadas en el análisis del ciclo de vida),
c)el mantenimiento del edificio y los sistemas que lo componen,
d)la autosuficiencia de las condiciones de confort logradas bioclimáticamente.”

4.-¿Cuál es nuestra visión de la realidad social, económica y política de nuestro país?

“Los problemas ambientales de índole urbana fueron sintetizados de la siguiente manera:
a)falta de sistemas de agua potable que abastezcan con volumen suficiente y una calidad aceptable,
b)la inadecuada provisión de cloacas y evacuación de excretas,
c)las dificultades para resolver la disposición de residuos,
d)la contaminación de cursos de agua, acuíferos subterráneos, y del aire,
e)la aparición de una mayor cantidad de desastres naturales debidos a la ocupación no planificada de espacios,
f)alto grado de hacinamiento (tanto a escala de las ciudades como dentro de las viviendas)
g)rápido deterioro de las zonas peri urbanas” (6)
Amplios sectores no tienen acceso a una vivienda digna, algunos ni siquiera a una vivienda. Esto está reconocido por todos los estudios del tema, pero lo que no está muy mencionado ni estudiado es el problema de la clase media baja (compuesta por obreros y trabajadores asalariados no proletarios) que, producto de los grandes vaivenes que sufren las economías de la región, no tienen un sistema de crédito constante que en un horizonte, de mediano o largo plazo, posibilite a estos sectores tener su propia vivienda.
Otro problema, pero ya de caracter coyuntural, de la Argentina es el alto subsidio existente a las tarifas de consumo energético, que debido a la situación política, incluye a todas las categorías económicas. Sin duda el subsidio no puede ser quitado a los sectores de menores ingresos, pero los sectores con mayores recursos no tolerarían una política de subsidios diferenciados y además las leyes vigentes lo impiden.
La distorsión que ésta realidad significa muchas veces desalienta la inversión en la producción de energías renovables. Para salir de ella se requerirá de mucha creatividad y fortaleza política del gobierno nacional.
También hay barreras legales, herencia de las políticas de privatizaciones vividas en los años 90, que tampoco favorecen la producción de energías renovables (pe: está prohibido venderle a las redes públicas aquellos excedentes no consumidos como ocurre en países como España)
Los edificios tienen un costo creciente de los valores de mantenimiento de los mismos (expensas es la denominación más común para ellos en la Argentina).Esto repercute en los sectores más débiles económicamente hablando tanto sean propietarios o arrendatarios de viviendas.

¿Qué no contemplan ni los planes gubernamentales ni los sistemas de certificación más conocidos?

Tanto el gobierno nacional como provincial han implementado programas para la construcción de viviendas sociales, y mejoramiento de las condiciones de viviendas existentes.
En algunos casos estas viviendas han incluido herramientas de sustentabilidad.
Colectores solares incoporados a viviendas-Fovisee

Producto de la crisis bancaria los inversores han volcado recursos a la construcción de viviendas en su mayoría accesibles para los sectores más medios y altos.
Hay líneas de promoción para el desarrollo de emprendimientos industriales pero no existen para la implementación de energías renovables en el ámbito de la construcción.

5.-¿Por qué preocuparnos en nuestra área de trabajo (domótica-inmótica-automatismos en viviendas) de lo sustentable?

Porque podemos aportar soluciones a los problemas planteados tanto en los edificios nuevos como los existentes.
Los automatismos pueden tener un rol importante en la optimización de los recursos hídricos, energéticos y climatológicos.
Automatizar conlleva la incorporación de un nuevo desafio: hacer “amigables” los sistemas a la todos los usuarios utilizando herramientas accesibles tanto en lo económico como en lo operativo.
No podemos instalar sistemas que sean abandonados después del período de puesta en marcha ni justificar nuestro fracaso diciendo “ que la gente no entiende”.
Los sistemas de manejo automático deben ser buenos, baratos y bonitos (amigables): quien transforme esta amenaza en oportunidad tendrá un lugar ganado en la demanda.

¿Por dónde seguir caminando?

Comunicar es la tarea por eso reiteramos la invitación a enterarse sobre:

¿Qué estamos haciendo por ésto?
Publicado por Via D´oggi 4/12/2010

Referencias bibliográficas:
1)http://www.ctiso.com.mx/planeta/sust.html
2)http://www.iarcos.org.ar/Historia.html
3)Trasfondo teórico, confusiones y adaptaciones lejanas….A.Ramos Sanz-Asades-FAUD Univ. San Juan Argentina- Asades: Vol 13 2009
4)”Desarrollo de una metodología… Iribarney y otros- UNS-Asades 2009
5) http://www.arquimaster.com.ar/blogadt/?p=134
6) Desarrollo de la estructura analitica para la calificación ..Silvia de Schiller FADU-Univ Bs As-Argentina- Asades: Vol 13-2009
7)Aportes de la arquitectura sustentable en el sector residencial.. I. Blasco- FAUD-Univ San Juan Argentina- Asades: Vol 12 2008

Enlaces de interes:
Fovisee
Asades
gbc argentina
Faud-Irpha-San Juan
Publicaciones secyt UBA

en el blog tambien le puede interesar
¿sustentabilidad activa o pasiva?
ley 13059
Etiqueta Argentina de certificacion balance térmico: su cálculo
Etiqueta española

domingo, 21 de noviembre de 2010

Noticia: innovacion tecnológica en sensores inalámbricos




Domotica, entiéndase como sistemas de automatización casera. Sí, sistemas para la creación de una casa inteligente. Bien, lo que observan en la foto es un desarrollo de lo más novedoso que podría estar instalandose en tu hogar en muy poco tiempo. Investigadores de la Universidad de Washington están trabajando en una serie de sensores de automatización de baja potencia para el monitoreo de variables ambientales como: humedad, temperatura, calidad del aire, luz, entre otros.

Lo interesante del desarrollo se debe a dos puntos fundamentales:

* Primero, es un sensor de bajo consumo de potencia. Utiliza solamente una batería de reloj y se calcula que puede permanecer por 10 años en operación continua.
* Segundo (por si lo primero no era suficientemente innovador) utiliza el sistema eléctrico de la casa como una antena, para habilitar la comunicación inalambrica. Opera a 27MHz y su eficiencia es tal que uno de estos módulos conectados entre 3 a 5 metros de una toma de electricidad, puede comunicarse con todo el resto de la casa.

Es una solución que revolucionaría los sistemas de automatización casera, evitando la colocación de repetidores o antenas sino utilizar el cobre de los cientos de metros de cable dentro de las paredes como una gran antena. Y su eficiencia en potencia es tal, que la persona prácticamente se olvidaría de cambiar las baterías de la tarjeta.

Si bien los beneficios en el hogar serían grandiosos, imaginen este tipo de sistemas instalados en industrias, donde la economía es vital, y el monitoreo de variables garantizan un entorno de trabajo optimo.

Publicado en Habracadabra
* Octubre 7, 2010 – 8:30 am
* Escrito en Hardware, Desarrollos
* Etiquetado domotica, desarrrollos, automatización,sensores inalámbricos

Buscaremos más datos de ésta noticia y si alguien sabe algo agradecemos la información.

domingo, 7 de noviembre de 2010

Válvulas de retención y valvulas solenoides en el manejo hidráulico automático

Palabras clave: componentes, automatismos, manejo agua, válvulas

Tanto las válvulas de retención como las electrovávulas son dos componetes importantísimos en la conformación de un sistema autómatico de manejo del agua.
Elegir uno u otro modelo en un sistema nos puede llevar al fracazo del mismo.

Válvulas de retención




Dos son los tipos más comumente usados: el de diafragma y el de clapeta.
Las imágenes muestran las diferencias.




El de diafragma debemos colocarlo en los tendidos verticales mientras que los otros deben ir en los tendidos horizontales, invertir su manera de uso genera fallas aleatorias en su funcionamiento.



Válvulas solenoides
Hemos usado sólo de un tipo: de paso en dos modalidades normal abierto y normal cerrado.
Como en todo, nos hemos enterado después de tener los problemas, que las normal abierto son sensibles al golpe de ariete (el reflujo que se produce en los circuítos largos cuando se interrumpe el flujo de agua) produciendo una vibracion que termina por romper el diagragma del equipo por lo que antes de este tipo de válvulas debemos incoporar una válvula de retención según el tipo de tendido

Las válvulas y la suciedad
Todas las válvulas pierden su calidad si la red transportada tiene suciedades por lo que al inicio de cada línea deberemos incorporar filtros que deben mantenerse funcionales de acuerdo al grado de suciedad que tenga el líquido transportado.



Publicaciones vinculadas
Lógica del tablero
Instalación sistema bombeo de tres motores

Publicado por Vía D´oggi

sábado, 6 de noviembre de 2010

Esquema de etiqueta eficiencia energética Argentina

Publicamos el documento de estudio para la realización de la etiqueta de eficiencia enérgetica de edificios realizado por el IRAM en diciembre de 2009.

INTRODUCCIÓN

La etiqueta de eficiencia energética especifica-da en esta norma tiene por objeto informar al consumidor sobre la eficiencia térmica de la envolvente de los edificios, de acuerdo con los parámetros y valores especificados en esta norma.
Mediante la etiqueta se califica la eficiencia a través de un sistema comparativo, compuesto por ocho clases de eficiencia energética identi-ficadas por las letras A, B, C, D, E, F, G y H, donde la letra A se adjudica a las envolventes de los edificios más eficientes y la H a las menos eficientes.

1 OBJETO Y CAMPO DE APLICACIÓN
Esta norma establece una metodología simplificada para el cálculo del nivel de eficiencia energética de las envolventes de los edificios susceptibles de ser calefaccionados, y las características de la etiqueta de eficiencia energética.
2 DOCUMENTOS NORMATIVOS PARA CONSULTA
Todo documento normativo que se menciona a continuación es indispensable para la aplicación de este documento.
Cuando en el listado se mencionan documen-tos normativos en los que se indica el año de publicación, esto significa que se debe aplicar dicha edición, en caso contrario, se debe aplicar la edición vigente, incluyendo todas sus modificaciones.
IRAM 11549 – Aislamiento térmico de edificios. Vocabulario.
IRAM 11601 – Aislamiento térmico de edificios. Métodos de cálculo. Propiedades térmicas de los componentes y elementos de construcción en régimen estacionario.
IRAM 11603 – Acondicionamiento térmico de edificios. Clasificación bioambiental de la República Argentina.

3 DEFINICIONES
Para los fines de la presente norma se aplican las definiciones de la IRAM 11549 además de las siguientes:
3.1 envolvente. Cerramiento del edificio. Inclu-ye tanto los opacos como los transparentes (techos, paredes, puertas, ventanas y similares), pero no incluye los pisos en contacto con el sue-lo. Incluye los pisos sobre espacios exteriores (por ejemplo: pisos sobre plantas libres).
3.2 temporada de calefacción. Período duran-te el año en que se necesita calefaccionar los ambientes, conforme al clima del lugar.
3.3 profesional responsable. Arquitecto, ingeniero o técnico con incumbencia en la construcción de edificios.

4 REQUISITOS
4.1 Para declarar la clase de eficiencia energéti-ca, los edificios deben tener una etiqueta como la descripta en el capítulo 6 y según lo especifi-cado en el capítulo 5.
4.2 A los efectos de la aplicación de esta norma la temperatura interior de diseño se establece en 20 ºC para todas las clases de eficiencia energé-tica.
4.3 En el caso de edificios con varias unidades funcionales debe realizarse la verificación de manera individual. En esos casos, para los mu-ros y entrepisos divisorios se adopta en el cálculo un salto térmico del 50% respecto de los expuestos al exterior.
4.4 La etiqueta debe marcarse en forma legible y se debe colocar, imprimir o adherir de forma que resulte claramente visible

5 CLASES DE EFICIENCIA ENERGÉTICA
La clase de eficiencia energética se determina de conformidad con la tabla 1 y con los procedi-mientos definidos en el capítulo 7.



6 ETIQUETA
Modelo
La etiqueta debe cumplir con lo indicado en la figura 1. En el anexo A (normativo) se dan de-talles del diseño de la etiqueta.



Publicado por Vía D´oggi

Publicaciones relacionadas en la página de sustentabilidad
sustentabilidad y certificaciones ¿pautas nacionales o internacionales?

viernes, 5 de noviembre de 2010

Encuentro INTI Primavera 2010




El Instituto Nacional de Tecnología Industrial (INTI) celebrará entre el próximo lunes 8 de noviembre hasta el viernes 12, el Encuentro de Primavera 2010, oportunidad en la que se difundirán los trabajos de innovación y desarrollo de las distintas áreas del organismo.

El encuentro se realizará en el Auditorio de su Sede Central (Parque Tecnológico Miguelete), Avenida General Paz 5445, San Martín, provincia de Buenos Aires.

Los trabajos de innovación se llevan a cabo en el marco del Plan Estratégico de la Institución para mejorar la oferta técnica y poner la tecnología al servicio de la satifacción de las necesidades de la comunidad en su conjunto.

El acto de apertura que se desarrollará el lunes 8 de noviembre a las 9:00, estará a cargo del Presidente del INTI, Ingeniero Enrique Martínez, y de los invitados especiales que compartirán el análisis de “El conocimiento como factor de producción”. Para esta ocasión se invita particularmente al personal del ámbito público de Ciencia y Tecnología y a los actores productivos.

El Encuentro se ha organizado en nueve sesiones temáticas de medio día de duración cada una.
SESIÓN INAUGURAL. “El conocimiento como factor de producción”.

Sesión Innovación Tecnológica. "El camino de la Innovación hacia una iluminación más eficiente"
SESIÓN ENERGÍA: HACER CON RENOVABLES • Cómo hacer con lo que hay.
SESIÓN CALIDAD Y COMERCIALIZACIÓN DE ALIMENTOS.
SESIÓN TECNOLOGÍAS PARA LA SALUD Y LA DISCAPACIDAD.
“Desarrollo nacional de la medición y calibración de equipamiento electromédico de mediana complejidad”.
SESIÓN EL IMPACTO DE LA METROLOGÍA. “La enseñanza y la difusión de la metrología en la sociedad”.
SESIÓN QUÉ HACE EL INTI POR LOS CONSUMIDORES. “Pruebas de desempeño de productos y servicios”.
SESIÓN LA OCUPACIÓN PRODUCTIVA DEL TERRITORIO. “El rol del Estado en el apoyo a emprendimientos de la economía social: reflexiones sobre lo hecho y lo que resta por hacer”.
SESIÓN LA TAREA FUERA DEL PAÍS. Actualidad y perspectivas de la cooperación técnica en América Latina.


En cada sesión se presentará una reducida selección de trabajos y contará con la intervención de panelistas de reconocida trayectoria. Paralelamente, los ciento treinta y nueve trabajos participantes serán exhibidos en las salas anexas al auditorio durante toda la semana.

INSCRIPCIÓN GRATUITA
Rogamos consultar la agenda completa en www.inti.gob.ar/encuentros_10/ y registrarse con tiempo en las sesiones que resulten de su interés.

inscripcion gratuita y agenda

CONSULTAS
protocolo@inti.gob.ar, o al (011) 4754-2102.

PARTICIPACIÓN A DISTANCIA
Los interesados del interior del país que no puedan asistir, podrán seguir el desarrollo de las actividades a través del portalinti medios

miércoles, 20 de octubre de 2010

Contactores de estado sólido



por PROF. LUIS DOMINGO DÁVILA- Publicado en yo reparo (emlaces a más artículos al pie del artículo)
Nacido en Caracas - Venezuela el 17 de Octubre de 1957. Con estudios en electrónica, computación y tecnología automotriz. Graduado en Barcelona - España en 1980. Profesor de electrónica y hardware de computadores. Actualmente dedicado al servicio técnico de video y computadores.


En el último trimestre del año 2008 durante el transcurso de una conversación acerca de los controles electrónicos en la industria y las plantas de procesamiento y producción surgió el tema: ¿por qué se siguen usando contactores electromecánicos (con protección térmica por bimetálico, activación por bobinas [electroimanes] y conmutación por apertura y cierre de contactos metálicos?, se me preguntó: “¿acaso no existen componentes electrónicos capaces de manejar cargas de 20 o 30 amperios de manera eficiente, que no produzcan arcos y sin el desgaste que se produce en los contactos metálicos?.

En la actualidad ya podemos contar con excelentes componentes electrónicos de gran calidad, eficiencia y durabilidad capaces de manejar 50 amperios rms, es decir, 50A eficaces, tengo conocimiento de la existencia de los “relés de estado sólido” desde hace por lo menos 2 décadas y sé que día a día se logran avances impresionantes en lo que respecta a miniaturización y nanotecnología por lo que componentes electrónicos de estado sólido cada vez mas pequeños pueden manejar y controlar corrientes cada vez mayores.

Realizando una pequeña investigación en Internet conseguí suficientes datos para responder categóricamente que efectivamente ya podemos reemplazar los antiguos relés y contactores industriales de tipo electromecánico por pequeños, robustos y muy duraderos contactores y relés de estado sólido.

Tal como sucede en todos los casos donde usemos componentes electrónicos el enemigo público Nº 1 a vencer es: las altas temperaturas; pero los fabricantes han encontrado satisfactorias y económicas formas de compensar ésta limitación con el uso de radiadores disipadores de calor y la implementación de ventilación forzada que no es otra cosa que la disposición de ventiladores adecuados para desplazar el aire caliente y mantener aire fresco sobre los componentes y disipadores.

Presentación comercial de contactores de estado sólido

La apariencia de un relé o contactor de estado sólido es la de un bloque monolítico similar a la de los puentes rectificadores de gran amperaje y se muestran a continuación:

Relés de estado sólido SSR


Contactores de estado sólido


En la figura siguiente se puede apreciar el conjunto de disipador + ventilación forzada + componente de estado sólido.




A continuación tenemos enlaces a páginas en Internet correspondientes a algunos fabricantes de este tipo de dispositivos:

POWER-IO
Carlo Gavazzi
Allen-Bradley
ABB Inc. Low Voltage Products & Systems
EATON
Son por lo menos 50 los fabricantes actuales de este tipo de dispositivos y están disponibles en todos los mercados: Norteamérica, Europa y Asia.

Tal como podemos hacer con otros componentes electrónicos es posible conectar varios de estos relés de estado sólido (SSR=Solid State Relay) en paralelo para manejar corrientes muy grandes. En la figura siguiente se muestra

el diagrama esquemático de la estructura interna de un SSR



y un montaje en paralelo

























Una de las precauciones que se deben tomar al usar SSR y contactores de estado sólido es la de incluir supresores de picos transitorios entre los terminales donde conectaremos la carga, algunos modelos ya traen incorporados internamente supresores de picos pero es muy importante no olvidar el uso de estos componentes de tipo MOV para prevenir daños a nuestro SSR o contactor.















En definitiva podemos decir que estamos asistiendo al comienzo de la era de los relés y contactores de estado sólido que presentan las siguientes ventajas:

-Alta confiabilidad y larga duración – mas de 109 operaciones garantizadas por el fabricante
-Ninguna formación de arcos en los contactos, -baja EMI (emisión de Interferencias Electro Magnéticas => Electro Magnetic Interferences),
-capacidad de manejo de altos picos
-muy alta resistencia a las vibraciones y golpes
-muy alta resistencia a daños por agentes químicos agresivos y polvo por su robusto encapsulado en plásticos de alta densidad
-totalmente silenciosos: su funcionamiento no genera ruidos electromecánicos
-compatibles con controles lógicos y controladores programables PLC; disponibilidad de modelos compatibles con entradas analógicas, TTL y CMOS.
-muy alta velocidad de conmutación
-baja capacitancia de acoplamiento
-elevado nivel de aislación entre los circuitos de control y potencia (típicamente 5Kv mínimo) gracias a sus optoacopladores internos
-reducido tamaño con posibilidad de indicación de todos los estados por medio de LED’S

La próxima vez que pensemos en usar relés y contactores para manejar grandes corrientes tomemos en consideración a los modelos de estado sólido que sin duda durarán mucho más tiempo que sus contrapartes electromecánicos.


Articulo publicado en el boletín de noticias de yo reparo


Mas articulos deProf. Luis Domingo Dávila

martes, 19 de octubre de 2010

¿Qué priorizar:cableado, onda portadora o zigbee?

http://automatismo-viviendas-ar.blogspot.com/2011/10/que-priorizarcableado-onda-portadora-o.html

Es bueno preguntarse esto, en breve contaremos una experiencia en dónde nos encontramos frente a esta disyuntiva. Nos demoramos en publicar la respuesta porque no queríamos influir en la dirección de obra, después quedó en el olvido, como se realizó una busqueda publicamos estas reflexiones.

martes, 5 de octubre de 2010

En esycom.blogspot.com:La importancia del mantenimiento en domotica

En el blog de Esycom nos enteramos de esta nota sobre el mantenimiento que confirma la preocupacion exixtente entre los que estamos en la actividad por dar cada vez un mejor servicio.

Encontramos que en la mayor parte de las ocasiones, en el momento de planificar, proyectar e instalar un equipamiento domótico, no es tenida muy en en cuenta el posterior mantenimiento.

En efecto, la parte correspondiente a las operaciones a realizar a posteriori sobre la propia instalación carecen con mayor frecuencia de la deseada de un planteamiento correcto desde el punto de vista de la reparación, mejora y ampliaciones a efectuar sobre los diferentes componentes del sistema.

El mantenimiento puede abarcar de hecho una parte considerable del negocio que genera la Domótica. Lamentablemente, como decimos, la primera vez que se cae en la cuenta de su necesidad suele coincidir con el momento es que aparece el primer problema en la instalación domótica.

Del mantenimiento podemos decir que es común a todos los sistemas domóticos aunque cobra especial importancia en aquellos sistemas, como el KNX, en el que se precisa que los profecionales encargados de su diseño, instalación y configuración cuenten con una cualificación especial para estas labores.

Tanto si el usuario final de la instalación domótica es una persona particular como si el equipamiento domótico pertenece a un edificio más o menos grande (en cuyo caso es habitual que se disponga de un servicio de mantenimiento propio), se ha de tener absolutamente claro a quien se debe recurrir en caso de detectar una avería o necesitar una modificación de la instalación.

En ocasiones nos encontramos con que la empresa instaladora no coincide con la empresa integradora del sistema de automatización. Incluso podemos decir que la relación laboral entre ambas empresas no siempre se mantiene una vez finalizada la obra en cuestión, donde a menudo convergen los intereses que no son los mismos tras la entrega de la instalación.

En esos casos es habitual que, al llegar el día en que hay que recurrir a un profesional para intervenir en la instalación, el usuario y/o propietario no tenga claro a quien recurrir.

Si no está prevista la eventualidad, lo más común es que se recurra a la empresa instaladora. Sucede entonces que si dicha empresa carece de personal con la suficiente formación y cualificación, en otras palabras, si no dispone del conocimiento necesario del sistema instalado, poco podrá hacer de cara a satisfacer la demanda del usuario.

En este caso, la resolución del problema se demorará hasta que se encuentre al profesional adecuado en el mejor de los casos. En el peor, los errores de funcionamiento pueden ser agravados por una manipulación incorrecta del profesional insuficientemente preparado.

Observado y contrastado que lo citado anteriormente son situaciones que aparece un día tras otro en lo que a las instalaciones domóticas se refiere, nosotros nos animamos a ofrecer las recomendaciones que se presentan a continuación.

En el caso de un usuario particular lo más conveniente es tener siempre a mano los datos de contacto de un integrador cualificado y formado en el sistema instalado en su vivienda. No se recate a la hora de informarse de la trayectoria profesional en lo referido al sistema de automatización que equipa su vivienda. Evite las sorpresas.

En el caso de un responsable de una instalación de un edificio, lo que también se conoce como inmótica, lo más recomendable es formar a su propio equipo de mantenimiento, si existe, con conocimientos básicos del sistema de automatización. De este modo, el primer diagnóstico e incluso las primeras soluciones podrán venir por part de estos trabajadores. No está de más, al igual que en el caso anterior, disponer de un contacto solvente en forma de integrador para averías más serias o sencillamente para las modificaciones y ampliaciones del sistema.

Es cuestión de tiempo que la Domótica sea tan común para todos los profesionales de la electricidad que llegará el día en que esta cualificación que ahora señalamos sea la moneda de cambio común entre ellos. Las instalaciones de automatización son la evolución lógica de la instalación eléctrica convencional… es un camino sin retorno, el futuro.

Publicado por ESYCOM en 13:43
Etiquetas: DomoReviews

Experiencias en el mantenimiento del sistema de bombeo de tres elementos

En distintas páginas hemos contado la experiencia de desarrollar el sistema de bombeo de condominio.
Ya lleva instalado un año, durante tres meses funcionó en forma manual y desde diciembre lo hace en forma automática.
Aparecieron diferentes problemas:
- La suciedad del agua de red provoca el llenado de los filtros y entonces quedan abiertas las válvulas de retención, generando una pérdida de fuerza del fluído ascendente.
- Esta misma suciedad también ha generado la ruptura de las membranas de las válvulas solenides normalmente abiertas,
- También se ha roto una de esas electroválvulas NA por el golpe de ariete que genera la columna de agua en ellas.

¿Cómo nos enteramos de estos problemas? .....¿cuándo nos enteramos de ellos cuando el sistema había colapsado? No, el sistema fue dando avisos antes de que las situaciones fueran inmanejables.

Los componentes que han prestado una ayuda invalorables en el diagnóstico de la red has sido los sensores de flujo incorporados en el inicio de cada subred.
Estos sensores son eficázmente sensibles al volumen que transita por el caño medido, junto a los manómetros nos permitieron ver el comportamiento del los fluidos movidos.Por supuesto que su estado lo vimos exactamente en el visor del PLC.
La posibilidad de además seccionar la red ha sido otro factor importante en todo este proceso de diagnostico.

1er experiencia:Aparecen oscilaciones en los fluidos.
El primer síntoma de inconvenientes fue que aparecían oscilaciones en el nivel de presión de la red,-Lo informaba el sensor de flujo, si éste era muy prolongado interrumpía en funcionamiento del sistema generando una alarma para que se pasara al manejo manual.Desconociendo la causa exacta primero lo atribuimos a una falla en los motores pero después viendo que la presión del manómetro de esa columna caía a 0 después de apagarse el motor se comprendió que las válvulas de retención no estaban funcionando bien, procediéndose a limpiar tanto los tanques, como los filtros y allí se vió que una de las electroválvulas se había roto(La NA de la bomba central).

Mientras se realizaron todos estos cambios que afectaron al ala norte del condominio la otra ala funcionó normalmente, gracias al sistema de exclusión manual.

2da experiencia Una columna no se llena, el sistema deja de atender esa área y genera una alarma de anormalidad.
Ante la experiencia anterior pensamos que se había roto otra de las electroválvulas por el mismo motivo.Efectivamente estaba rota, pero no por lo mismo: al ser NA el golpe de ariete generaba una oscilación de los fluidos que las rompía, esto nos lo informó el proveedor de las mismas, así que ahora estamos en el proceso de cambiarlas e intercalar en esas dos columnas sendas válvulas de retención que amortiguen el efecto.Descubrimos un problema en los tiempos de aprovisionamiento del componente y este inconveniente nos permitió conocer otro fenómeno: aún cuando la electroválvula estaba rota, suponemos por el lugar donde la menbrana se había partido, el agua no pasaba bien: creemos que pasaba y al dividirse cerraba parcialmente la cañería, es así que quitamos la menbrana en su totalidad, retiramos la información del PLC de estado del tanque y cerramos la llave de paso manual de esa columna dejando todo el sistema en condición de seguir operando normalmente.
Todo gracias a la información recibida por los sensores de flujo.

Los usuarios solo han tenido dos horas de falta de servicio en esta segunda oportunidad, en la primer etapa hubo varias situaciones de tanques vaciados especialmente un fin de semana pero la situación se dió por otros motivos externos al sistema.

Un capitulo aparte es la recepción de la gente de toda esta situación, que abordaremos en otro momento.Para nosotros es una experiencia invalorable contar con un diseño tan amigable al operador y al experto de mantenimiento.Como proyectistas nos reconforta saber que nuestro diseño permitió informarnos de situaciones antes que las cañerías o los motores se rompieran, de tener un diseño adecuable a las circunstancia que permitiera aislar el problema y dejara funcionar el resto con normalidad.Cuando el ala norte fue la afectada el ala sur ni se entero, y cuando sólo una de éstas columnas la afectada las demás siguieron funcionando con normalidad.

Publicaciones anteriores
Sistema de bombeo 1er parte
El proyecto
Instalación 2da parte
Ajustes del proyecto durante el funcionamiento manual
El programa
Armado del tablero
Publicado por Vía D´oggi
Publicaciones de otros sobre el tema
La importancia del mantenimiento, en esycom(tomado de Domoreviews)

Otro desarrollo Zigbee en la Argentina


Hemos recibido la noticia de un nuevo desarrollo inalámbrico basado en la tecnología zigbee.
Con una distinta configuracion al presentado por la empresa de electricidad antes mencionada, pero que decidió demorar su lanzamiento hasta el año que viene, se está presentando este emprendimiento.
No permite hasta ahora el enlace emisor actuador en forma independiente como el otro pero concentra en un solo modulo cuatro actuadores.
Nos proponemos para dentro de un tiempo el estudio pormenorizado de ambos sistemas para ver en detalle las fortalezas y debilidades de cada uno.Es importante estar atentos al grado de apertura que tengan los diferentes desarrollos.En domótica ya es un aprendizaje del mercado la interoperatividad entre los diferentes productos, no quedar atados a un proveedor o producto es muy importante, ya que las instalaciones en viviendas no se hacen para el corto plazo.
Mientras tanto aquellos que estan buscando atender una demanda actual sepan que ya tienen en el mercado argentino una solucion zigbee probada.

Por otra parte en este enlace aquellos que quieren acercarse al conocimiento de la parte electrónica del sistema en este enlace tiene una aproximación
Tecnología ZigBee. Un Mundo de Soluciones Inalámbricas!.
En este foro podran encontrar el desarrollo de un debate sobre el tema,este debate muestra el esfuerzo de desarrollo de un grupo de técnicos ubicados en distintos países.todopic-zigbee
Publicado por Vía D´oggi

Páginas vinculadas
Desarrollo zigbee Argentino

sábado, 2 de octubre de 2010

Noticia: Inti informa: Sensores para control preventivo del hormigon en obras civiles

Un método preventivo
De cara a la necesidad de asegurar el monitoreo continuo de una obra civil -sin interrumpir su servicio ni correr con los elevados costos de contratación de personal capacitado y de instrumental específico-, INTI-Procesos Superficiales propone como solución el uso de sensores permanentes incorporados en la estructura. El desafío no es menor: consiste en maximizar la capacidad de predicción del deterioro por corrosión de estructuras críticas de hormigón armado (nuevas o en servicio) utilizando detectores construidos con tecnologías no tradicionales. Así es que en el Instituto se están desarrollando sistemas de sensado múltiple embebidos en estructuras de hormigón, en colaboración con el Centro INTI-Electrónica e Informática. Estos sensores -fabricados con tecnologías de película gruesa (ver recuadro)- permiten medir el potencial y la corriente de corrosión del acero, la resistividad eléctrica, temperatura, humedad y, eventualmente, variables mecánicas. Además, los sensores combinados se colocan en un arreglo tan pequeño, que no afecta la integridad del hormigón ni las armaduras. A partir de las mediciones de estas variables es posible detectar la agresividad del hormigón antes de que comience el proceso de corrosión de las barras de acero. Se trata de un método predictivo que permite la detección temprana de un ambiente corrosivo con el fin de programar reparaciones, evitando las consecuencias que podrían tener roturas imprevistas en las estructuras. De esta manera es posible aumentar notablemente la durabilidad de obras de infraestructura crítica como rutas, puentes, distribuidores de tránsito, muelles, tanques de almacenamiento, piletas de tratamiento de aguas y contenedores de hormigón armado para el tratamiento de residuos, entre otras, a través de un mantenimiento programado más efectivo.

Las mediciones pueden hacerse eléctricamente en el lugar y también transmitirse en forma inalámbrica para el seguimiento continuo a distancia de la estructura armada. La incorporación de Tecnologías de la Información y Comunicación (TICs) y la obtención de datos a distancia, vuelve aún más atractivo este sistema de medición, en especial, para estructuras de acceso geográficamente difícil o para aquellas de alto impacto socioeconómico. Por último, la tecnología de película gruesa utilizada en la obtención de los sensores, permitiría fabricarlos en el país a muy bajo costo.

Película gruesa: una tecnología milenaria que se renueva

El origen de esta tecnología se remonta a unos 3.000 años atrás, cuando los chinos desarrollaron el método de impresión serigráfica, mediante “mallas de seda” en la cual tejidos de hilos de seda muy finos eran ideales para depositar multicapas coloreadas con dibujos. La principal diferencia con aquel método reside en la composición de las pastas, en los materiales de las mallas utilizadas, y en el grado de sofisticación de los equipos de impresión.
A fines de los años 60, el proceso de película gruesa logra producir líneas conductoras finas con una alta densidad de componentes en un simple sustrato. A pesar de que en la actualidad la esencia de esta tecnología es casi idéntica a la utilizada hace más de 30 años, la composición moderna de pastas de película gruesa permite una expansión de la aplicación clásica -circuitos híbridos- hacia otras áreas como es la de sensores. Esta tecnología posibilita realizar -a través de los procesos de serigrafía y sinterizado a alta temperatura- transductores de alta confiabilidad, es decir, dispositivos que son capaces de transformar un determinado tipo de energía de entrada, en otra diferente a la salida. Estos dispositivos se obtienen al depositar capas de pasta o pintura con propiedades eléctricas específicas sobre un substrato aislante. El nombre del transductor indica cuál es la transformación que realiza (por ejemplo, electromecánica al transformar una señal eléctrica en mecánica o viceversa). Así podemos encontrar transductores electromecánicos, electroquímicos y electromagnéticos.

Contactos:
Carlos Moina, moina@inti.gob.ar
Liliana Berardo, berardo@inti.gob.ar
INTI-Procesos Superficiales

sábado, 18 de septiembre de 2010

Una revolución en las redes domiciliarias: Fibra optica por tierra de red eléctrica


Palabras clave:Domotica/inmotica-automatismos viviendas existentes

Esta si que es una noticia revolucionaria:fibra optica en el cableado de tierra de las instalaciones eléctricas existentes.
Se viene una lucha entre Zigbee y redes de fibra óptica domiciliaria.Los hogares y edificios podrán incorporar todos los beneficios sin necesidad de realizar nuevos tendidos de cañerías.Por ahora la noticia tiene validez para España pero no tardará mucho en difundirse al resto del mundo.

¿Qué es?
Es el nuevo cable para derivaciones individuales que al incluir fibra óptica es capaz de hacer llegar a un hogar energía y comunicaciones sin limitaciones de ancho de banda por un solo cable.



¿Qué implica disponer de banda ancha real?
Con este cable la gran capacidad de transmisión de información de la fibra óptica no queda restringida al acceso del edificio, debido a que la señal de telecomunicaciones pasa a ser transportada por medio de cable de cobre en vez de fibra optica sino que llega de verdad a las viviendas permitiendo en éstas el uso de aplicaciones que requieren una gran capacidad de información.


Con este cable dispones de banda ancha real


De esta forma el medio físico nunca va a limitar el ancho de banda requerido por el usuario.
¿Cómo proceder en viviendas ya existentes?
1. Sólo sustituyendo la derivacion individual existente de tierra por una con este cable hacemos una misma y única instalación para energía, telecomunicaciones y datos ahorrando el coste de la misma y de toda la infraestructura de instalación del cable de fibra óptica.

2. En todos los edificios de viviendas existen unas canalizaciones eléctricas que van desde la centralización de contadores hasta cada uno de los cuadros generales de mando y proteccion de cada vivienda, (derivaciones individuales).

3. Dentro de cada tubo se encuentra instalado el cable que lleva la energía eléctrica al hogar.

4. Este cable existente se utiliza de guía para tirar del nuevo cable .

5. En pocos minutos se puede hacer llegar la fibra óptica desde la centralización de contadores hasta cada hogar*, evitando conflictos entre comunidades de vecinos y facilitando la llegada de la fibra óptica al hogar.

* La sustitución del cable únicamente, evita la obra civil.

Esto es una innovación tecnólogica que vale la pena presentar, en futuras publicaciones iremos incorporando la forma de instalarlo, la documentación técnica y los certificados del producto

Publicado en:Via D´oggi electrónica

viernes, 17 de septiembre de 2010

Noticia:Norma aprobada internacionalmente para las comunicaciones cableadas en hogares


Aprobada la norma G.hn para las comunicaciones cableadas en el hogar
Etiquetas: G.hn, standares
Via el blog de Javier Rodriguez nos enteramos que HomeGrid Forum anunció G.hn, la norma de próxima generación para redes de cableado residencial, fue aprobada por la Unión Internacional de Telecomunicaciones (ITU-T, siglas en inglés) .

Este estándar global, promete permitir a los consumidores conectarse y compartir contenido de todo tipo a través de cualquier tipo de red en sus hogares, cable coaxial, cables telefónicos y cables eléctricos. Veremos si la promesa cuaja y es acogida por toda la industria y el mercado.
De momento el presidente de HomeGridForum, que es además estratega de tecnología de Intel, declaró:

“En una industria abarrotada con una cantidad de tecnologías incompatibles, felicitamos a ITU-T por su norma vanguardista que verdaderamente ofrece conectividad y rendimiento de próxima generación en cualquier red. G.hn es la única plataforma de tecnología compatible con toda red en el hogar. Consideramos que los fabricantes de productos electrónicos de consumo, las compañías PC y los proveedores de servicios, y todo grupo que opera dentro de estos mercados, se beneficiará de la disponibilidad comercial de esta tecnología que se lanzará próximamente este año”.

La aprobación final de la Recomendación G.hn del ITU da nueva forma al escenario de productos y servicios de redes residenciales que vienen al mercado. Con G.hn, los proveedores de servicios podrán implementar nuevas ofertas más eficaces en términos de costos, incluyendo IPTV. Los fabricantes de productos electrónicos de consumo podrán ofrecer dispositivos potentes para conexión de todo tipo de productos de entretenimiento, automatización residencial y seguridad en toda la casa. Los dispositivos de redes inteligentes tales como medidores de electricidad, sistemas de calefacción y aire acondicionado, aparatos eléctricos, vehículos eléctricos y sistemas de iluminación también se beneficiarán de la confiabilidad, seguridad y consumo de baja energía que proporciona la recomendación G.hn.

A diferencia de las tecnologías de redes cableadas existentes y generalmente propietarias y con necesidad de cableado dedicado en Bus o Ethernet, G.hn es una norma de tecnología mundial globalmente compatible que opera a través de todos los medios físicos, incluidos los cables de la red eléctrica y es compatible con una variedad de aplicaciones, incluyendo implementaciones de redes multimedia de última generación. G.hn cuenta con el apoyo de proveedores de servicios, fabricantes de CE, compañía PC y empresas de servicios públicos.
Acerca del HomeGrid Forum
HomeGrid Forum es un grupo global de comercio sin ánimo de lucro dedicado a promover los esfuerzos normativos de G.hn para redes residenciales de próxima generación de la Unión Internacional de Telecomunicaciones (UIT). El HomeGrid Forum promueve la adopción de G.hn y G.hnem a través de esfuerzos técnicos y de comercialización, aborda la certificación e interoperabilidad de productos de conformidad con las normas G.hn y G.hnem y coopera con las alianzas complementarias de la industria. Para más información acerca de HomeGrid Forum, por favor visite, www.homegridforum.org o síganos en Twitter @homegrid_forum.


Publicado por Chemy en 8:00:00 AM

viernes, 10 de septiembre de 2010

Sustentabilidad como recurso de inclusion social

El manejo de la energía, del agua, la climatización, son las preocupaciones que hemos desarrollado durante estos años parece que ahora están apareciendo estas temáticas, nos alegra pero tememos que todo puede pasar como una moda o etiquetas para vender mejor y no como una optimización de recursos.

En sociedades como la nuestra sustentable es ampliar el acceso: que los sectores que no tienen una vivienda que la tengan, para aquellos que la tienen optimizar los recursos o reducir los costos de mantenimiento.
En el 1er Encuentro Nacional de Habitat sustentable de la Argentina encontramos esta manera de ver el mundo y fuimos, participamos y no nos llevamos un chasco como nos pasó en el concurso Aisla bien: teníamos la idea de desarrollar nuestra experiencia en un modelo de vivienda social que tambien fuera sustentable pero...

....nos encontramos con que el perfil de usuario era este:
El terreno para este anteproyecto se encuentra ubicado en un desarrollo privadosuburbano.
Tiene 900 m2 y sus dimensiones son: 20m de frente x 45m de fondo.
Las restricciones al uso del dominio son:
FOS 0,35
FOT 1
RETIRO DE FRENTE: 6,00m
RETIROS LATERALES: 3,00m
RETIRO DE FONDO: 4,00m
Alturas máximas admisibles:
Techo plano: 6.30 m
Techo con pendiente: 10.80 m
3.1. Consideraciones Generales: “La Familia / Cliente”
La vivienda tendrá una superficie cubierta mínima de 180 m2 y máxima de
240,00m2, y estará destinada a un matrimonio compuesto por:
- Él, contador, de 42 años de edad, que desarrolla sus actividades a 20 km de su
domicilio, y eventualmente realiza tareas laborales en su casa. Adora hacer asados
los fines de semana.
- Ella, psicóloga, de 36 años, que trabaja en forma independiente, para lo cual
necesita de un espacio para atender pacientes en su casa. Le encanta ocuparse del
jardín y cocinar para su familia y amigos.
- La familia se completa con 2 hijos: un niño de 11 años y una niña de 9 años.
- Todos en la familia son deportistas, por lo que necesitan un espacio de guardado
de sus instrumentos de juego: raquetas, palos de golf, palos de hockey.
- Cuentan con la asistencia de una empleada doméstica “con cama”.
- Tienen 2 autos"

¿Qué necesidad hay que una firma auspicie algo así? si total esos sectores tienen recursos de sobra para lograr esto por si solo.
Los asesores de este concurso son:
"Actúa como tal por el Colegio de Arquitectos de la Provincia de Buenos Aires/
Distrito II el Arq. Héctor Lucas, y por la AAPE – Asociación Argentina de Poliestireno Expandido, el Arq. Pablo Azqueta"
Del Arq. Lucas no conocemos nada pero del Arq. Azqueta conocemos y respetamos muchos de sus trabajos y exposiciones, y casi nos atrevemos a decir que somos "nadie" a la hora de realizar una crítica, pero quien participó tan activamente en la promulgacion de la ley 13059 no creíamos que pudiera estar allí.
Publicado por Vía D´oggi
Publicaciones relacionadas
eficiencia energética
etiqueta energética edificios
sustentabilidad
Ley 13059 Eficiencia energética
sustentibilidad arquitectónica
sustentabilidad y certificaciones ¿pautas nacionales o internacionales?

jueves, 9 de septiembre de 2010

Sustentabilidad activa


Palabras clave:domotica-inmotica-sustentabilidad-automatismos-

No es una novedad para casi nadie que estamos haciendo un mal uso de los recursos naturales, la aceptación de este concepto está logrando que día a día se difunda cada vez más la necesidad de hacer un mundo cada vez más sustentable.


No es nuestro lugar ser quienes profundicemos en el perfeccionamiento de la definición de dicho concepto sólo diremos que para nosotros sustentable es usar un recurso permitiendo su renovación, sin interferir en el equilibrio del medio ambiente haciendo un uso del mismo de manera eficiente: esto es invertir la menor cantidad de esfuerzos para obtener el mejor resultado preservando el recurso y el ambiente.




Las diferentes crisis económicas han generado una explosión de la búsqueda y demanda de la sustentabilidad. Los países centrales están viviendo en carne propia una situación de falta de recursos, cosa natural para nosotros los habitantes de los países periféricos.

Ahora toman estado público diversos análisis realizados por especialistas en el tema que vienen bregando por que la sociedad cuide "la casa grande".

El construcciones sustentables nuevas hay bastante consenso sobre qué debe hacerse y qué no.Nos encontramos con una corriente nucleada alrededor de las de las normas de evaluación LEEDS o parecidas y otro grupo que busca desarrollar criterios de evaluación adaptados principalmente a la realidad del país en donde se aplicará.
Uno de los análisis más interesantes lo hemos encontrado en el articulo presentado por la Arquitecta Alba Ramos Sanz : "Trasfondo teórico, confusiones y adaptaciones de los métodos de sustentabilidad" (Pueden encontrarlo en la biblioteca del foro de Domotica de Emagister), como esperamos que lo lean en profundidad no repetiremos aquí sus conceptos.

Casi en el final del análisis se plantea que:
"debe reconocerse como un indicador de la falta de sustentabilidad la dependencia de artefactos u otros sistemas para lograr las condiciones bioclimáticas de confort"

Para las construcciones nuevas esta sustentabilidad, que llamamos pasiva, la consideramos correcta, pero creemos que la única forma de incorporar eficiencia en el uso de los recursos en las construcciones existentes es desarrollar acciones que logren cambiar la manera de hacer uso de los recursos.

Desde hace años venimos sosteniendo en este espacio que los automatismos más que estar dirigidos al desarrollo de ambientes de confort suntuarios debía dirigirse a contribuir a reducir la cantidad de recursos utilizados para el mantenimiento de los edificios y las seguridad de bienes y personas.

Siempre hablamos que gastar menos en expensas, evitar muertes por monóxido o por incendios eran una manera de liberar recursos sociales a otros fines.Cuidar lo que tenemos es para nosotros sustentabilidad.

Creemos que es un buen momento para dar un salto en el alcance de esta concepción: son los automatismos integrados en las viviendas multifamiliares los que le permitirán a la sociedad hacer mas sustentable lo ya constuído.


Son los automatismos los que:
-nos permitirán integrar las energías alternativas (ya sea solar, eólica o fotovoltaica según la región en donde nos encontremos)a las redes actuales, permitiendo así reducir su consumo.
-realizaran el aprovechamiento del agua pluvial para abastecer los tanques de incendio y para lavar o regar los espacios comunes de los edificios, controlando que cuando el recurso acumulado este agotado recién se acuda a la red de agua potable.
-optimizar la red de calefacción incorporando termostatos que mantengan los ambientes en el nivel térmico deseado,
-manejar las luces y cortinas interiores en función del nivel de luz que llega del exterior, y no menciono en función de la hora o la presencia porque es un recurso muy incorporado.
No hay duda que se necesita, como en otras áreas, tanto el estímulo de las leyes y reglamentaciones como las acciones de concientización.
Publicado por Vía D´oggi

Publicaciones relacionadas:
eficiencia energética
etiqueta energética edificios
sustentabilidad
Ley 13059 Eficiencia energética
sustentibilidad arquitectónica
sustentabilidad y certificaciones ¿pautas nacionales o internacionales?

lunes, 6 de septiembre de 2010

Noticia: ZigBee Alliance homologó 17 nuevos productos de domótica en agosto del 2009

El estudio 2009 "Home Technologies and Energy Efficiency: A Look At Behaviors, Issues and Solutions" realizado por la Consumer Electronics Association muestra que el 75 por ciento de los consumidores expresan la preocupación por los posibles costes de energía cada vez mayores. Muchos productos certificados ZigBee Home Automation se han diseñado para gestionar los costes energéticos del hogar.

"Con 17 productos de 10 fabricantes globales que pasan nuestro proceso de homologación riguroso, ZigBee Home Automation se encontrará en una posición de hacer una fuerte presentación de inicio a los minoristas", dijo Bob Heile, presidente de ZigBee Alliance. "Con un total de 41 productos homologados, ZigBee Home Automation y ZigBee Smart Energy ofrecerán a los clientes más opciones para supervisar y controlar su energía, al mismo tiempo que disfrutan de un hogar más inteligente y seguro".

Los siguientes productos homologados ZigBee Home son totalmente interoperables y tienen el logo ZigBee Certified y el icono ZigBee Home Automation en los paquetes de producto y anuncios para comunicar interoperabilidad al mercado. Para una lista completa de las características y fotos de productos, visite la página web: zigbee org

-- 4Home -- Los productos de software ControlPoint, Portal Server y SDK software permiten el rápido desarrollo y despliegue de nuevas aplicaciones obligatorias, fáciles de utilizar y provechosas para la casa conectada de hoy, incluyendo una gestión de la energía, la monitorización y seguridad del hogar y una gestión multimedia.

-- AlertMe -- El sensor de ocupación vigila habitaciones y pasillos para ver movimientos, cuenta con un indicador de luz LED, funcionamiento de la batería, un microcontrolador de baja potencia, informes de su estado cada dos minutos y sucesos de alarma a medida que ocurren.

-- AlertMe -- El sensor simple para ventanas y puertas domésticas es un diseño de dos partes que consta de un imán compacto y de un interruptor de láminas domésticas y cuenta con un indicador de luz LED, funcionamiento de la batería, minicontrolador de baja potencia, informes del estado cada dos minutos, junto con sucesos de apertura y cierre a medida que ocurren.

-- AlertMe -- El botón para prender/apagar On/Off, es un timbre inalámbrico o botón del pánico que ofrece una retroalimentación de datos táctil y visual a través de una acción insistente del botón y de luces LED brillantes. Cuenta con indicadores de luz LED, funcionamiento de la batería, microcontrolador de baja potencia, informes de estado cada dos minutos y un botón de sucesos a medida que ocurran.

-- AlertMe -- El regulador de acceso sirve como llavero para el servicio de alarma para el intruso de AlertMe y reconoce la ocupación del usuario. Cuenta con indicadores de luz LED, funcionamiento de la batería, sensor piezoeléctrico, microcontrolador de baja potencia, informes de estatus cada dos minutos y botones a medida que ocurren.

-- Black & Decker -- Cerrojo de Kwikset SmartCode cerradura de puertas con tecnología de Home Connect permite a las cerraduras de las puertas a comunicarse de manera inalámbrica con otros dispositivos en las casas, permitiendo a los propietarios de las casas monitorizar y controlar las cerraduras de las puertas usando, ya sea un dispositivo disponible por la internet o a través del sistema domótico. Ofrece las características de bloqueo/desbloqueo, mediante su cerrojo motorizado y puede armar/desarmar automáticamente alertas a través de correo electrónico o texto de bloqueo de puertas de código específico, armado/desarmado sistemas de seguridad, así como iniciar escenas especializadas al entrar y salir.

-- CentraLite -- Los interruptores domóticos para prender/apagar pueden controlarse en el propio dispositivo o desde cualquier otro interruptor ZigBee Home Automation activado. Se ha configurado para controlar 1.000 vatios y estará disponible en el diseño estilo Decora en varios colores.

-- CentraLite -- El regulador domótico de voltaje puede controlarse desde el propio dispositivo desde cualquier otro controlador ZigBee Home Automation. Cuenta con oscurecimiento al presionar y mantener pulsado y con una potencia variable junto con grados flexibles y configurables. Se ha configurado para controlar 800 vatios y estará disponible en el diseño estilo Decora en una variedad de colores.

-- CentraLite -- El interruptor domótico para prender/apagar es totalmente compatible con cualquier dispositivo para prender/apagar de ZigBee Home Automation. Tiene un voltaje de entrada de 110 vatios y estará disponible en el diseño estilo Decora en varios colores.

-- Control4 -- El controlador HC-300 es el bloque de edificación central para la domótica, facilitando a que cualquier persona pueda agregar el control inteligente a una casa a un precio realmente asequible. Un HC-300 sustituye, como término medio, a más de cuatros mandos a distancia tradicionales y proporciona una navegación y un funcionamiento fácil.

-- Control4 -- El regulador de voltaje inalámbrico ofrece una iluminación asequible, elegante y práctica junto con características de personalización inteligente, diseñado para adaptarse a los estilos de vida individuales.

-- Jetlun -- La puerta de acceso Jetlun (modelo RD75606) es un controlador que recoge, almacena y muestra información de consumo de energía en tiempo real y ayuda a los propietarios de los hogares a gestionar y controlar la utilización de energía mediante un simple interfaz de usuario.

-- Jetlun -- El módulo electrodoméstico Jetlun (modelo 75613) es un módulo de tres púas eléctrico con tecnologías de filtrado de ruido avanzadas e integradas para la protección contra sobrecargas. Puede conectarse a cualquier toma de corriente para monitorizar, almacenar y controlar el control de energía de los electrodomésticos y dispositivos eléctricos.

-- MMB Research -- El coordinador domótico proporciona el control de los termostatos, interruptores, sensores y otros dispositivos. Es un subconjunto de RapidSE(TM) -- una familia de hardware y software que permite a los proveedores de dispositivos integrar una plataforma completamente compatible con ZigBee.

-- NETGEAR -- El puente ZigBee ZEB102 permite a las personas a monitorizar y controlar los dispositivos de energía y los electrodomésticos del hogar a través del Internet. El ZEB102 se ha diseñado en torno a un sistema de alto rendimiento flexible, y asequible, basado en MIPS 32 en una plataforma de software de chip que soporta Linux, drivers y cadenas de herramientas para facilitar a los desarrolladores independientes.

-- Radio Thermostat Company of America -- El termostato programable comunicativo y el visualizador en el hogar CT80 es totalmente compatible con todos los sistemas de calefacción y climatización de puntos con una gran pantalla táctil de matrices de puntos y puertos de radio múltiples que proporcionan la solución más flexible para las aplicaciones de gestión de energía compleja.

-- SerComm -- La puerta de acceso domótica NA401 es una plataforma compacta, y no obstante, de fácil utilización que tiene múltiples interfaces de comunicación. Está disponible en la plataforma de desarrollo ZigBee, permitiendo a los desarrolladores de aplicaciones que desarrollen soluciones con dispositivos ZigBee.

ZigBee: Controle su mundo

ZigBee es un lenguaje inalámbrico global que conecta de manera considerable diversos dispositivos para que funcionen en conjunto, y mejoren la vida diaria. La ZigBee Alliance es una asociación sin ánimo de lucro formada con más de 300 compañías miembro que llevan a cabo el desarrollo de la tecnología inalámbrica de ZigBee. La Alianza promociona la adopción internacional de ZigBee como principal sistema de redes inalámbricas, estándar de sensores y controles para su uso en la electrónica de consumo, en las áreas de energía, hogar, comercial e industrial. Si desea más información, visite la página web: zigbee org

Published August 19, 2009 – Reads 794
Copyright © 2009 SYS-CON Media, Inc. — All Rights Reserved.
Syndicated stories and blog feeds, all rights reserved by the author
redhat journal

Publicaciones relacionadas
Domotica inalámbrica

sábado, 4 de septiembre de 2010

Noticia:Jornada Santa Fe Solar 2010

El Domingo 12 de septiembre desde de las 10hs se realizará en la ciudad de Santa Fe, Argentina, una jornada cuya finalidad es difundir experiencias práticas sobre la construcción y el funcionamiento de distintos equipos que aprovechan la energía solar:colectores, cocinas y hornos.
En los distintos stand se daran charlas explicativas y demostraciones del funcionamiento, ya sea cocinando o proveyendo agua caliente.
Entre otros adhieren a este evento el Conicet, el Inta, La Universidad Nacional del Litoral y la Empresa de Energía de Santa Fé.
Se presentará un vehículo solar desarrollado por los estudiantes de la Universidad Tecnologica, habrá una charla sobre arquitectura bioclimatica y sobre energía solar térmica de alta potencia entre otras cosas interesantes.
La entrada será libre y gratuita, no se suspende aunque el sol no se haga presente y la dirección donde se realizará es Parque Federal de la ciudad de Santa Fe, Argentina (Pedro Vittori 4300-Centro de ex Combatientes)
Cronograma de actividades
Más informes al mail: passantafe@gmail.com
Se ha producido un error en este gadget.

Noticias y notas de automatismos viviendas

Lista de blogs que consultamos
